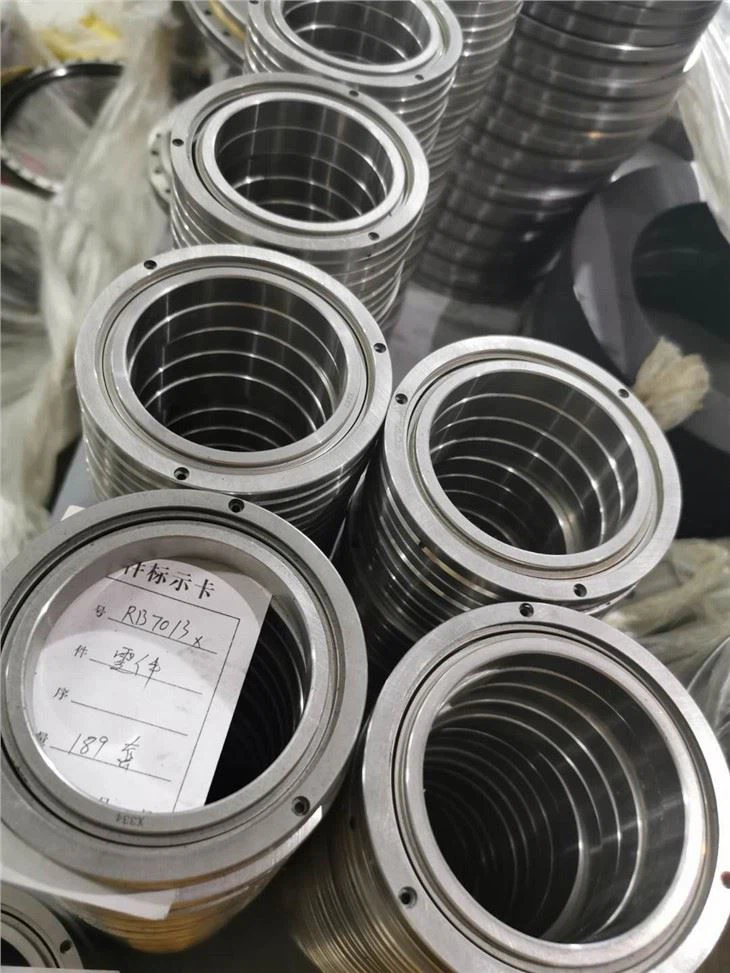

Rodament de rodets creuats RB7013

Rodament de rodets creuats RB7013

Característiques dels coixinets de rodets creuats

Amb el rodament de rodets transversals, els rodets cilíndrics es disposen transversalment, amb cada rodet perpendicular al rodet adjacent, en una ranura de 90 ° V, separats entre si per un retenedor espaiador. Aquest disseny permet que només un rodament rebi càrregues en totes les direccions, incloses Com que l’anell de rodets transversals aconsegueix una elevada rigidesa i la precisió pot arribar fins a P5, P4, P2, malgrat les dimensions mínimes possibles dels anells interior i exterior, és òptim per a aplicacions com ara juntes i unitats giratòries de robots industrials, taules giratòries de centres de mecanitzat, equips mèdics, instruments de mesura i màquines de fabricació de circuits integrats.

Precisió de rotació:

A diferència dels tipus convencionals que utilitzen retenidors de xapa d’acer, el coixinet de rodets no provoca el desplaçament ni el bloqueig dels rodets i proporciona un parell de rotació estable. els anells interior i exterior estan dissenyats per ser separables, es pot ajustar el joc del coixinet. A més, s’assegura un moviment rotatiu molt precís mitjançant l’ajust del joc del coixinet per proporcionar una precàrrega.

Característiques d'ús:

Els anells interior i exterior, que es poden separar, s’asseguren al cos del rodament de rodets després d’instal·lar els rodets i els suports espaiadors. Aquest procediment impedeix que els anells es separin entre ells. Rodament de rodets transversals: el retenidor espaiador manté els rodets en la seva posició correcta, evitant així que es desvirtuin. Això elimina la fricció entre els rodets i, per tant, assegura un parell de rotació estable. totes les direccions, augmentant la rigidesa fins a tres o quatre vegades més gran que el tipus convencional.

Procediment d'instal·lació

1. Netegeu completament la carcassa i altres parts que s’instal·laran i comproveu si és necessari un desbarbat.

2. Com que l'anell de rodets transversals és de tipus paret prim i, per tant, tendeix a desajustar-se quan s'instal·la, en cas d'aquesta situació, conduïu gradualment el producte a la carcassa o a l'eix colpejant-lo suaument amb un martell de plàstic. , mantenint el producte horitzontal. Tenint cura, continueu martellant fins que toqui completament la superfície de referència.

3. Col·loqueu la brida premsadora a l’anell del rodet d’encreuament. Arrossegueu la brida diverses vegades perquè coincideixi amb els forats dels cargols.

4. Inseriu els cargols premsadors als forats. Gireu manualment els parabolts i assegureu-vos que no presentin cap distorsió de visualització causada per la desalineació dels forats.

5. Com es mostra a la figura 1:

Estrenyiu els cargols premsadors en tres o quatre passos, des de la llum fins a un ajust complet, assegurant repetidament els cargols en ordre diagonal. Quan estrenyeu l'anell interior o exterior separable, girant lleugerament l'anell exterior o interior integral es corregirà la dislocació entre l'anell i el cos. .

Luoyang Yujie Industry& Trade Co.Ltdubicat a la ciutat de Luoyang, una de les principals bases industrials pesades de la Xina.

Som especialistes en la producció de coixinets, peces de maquinària no estàndard, màquines-eina. Per als coixinets, podem oferir coixinets de rodets creuats, coixinets giratoris, coixinets YRT, coixinets de secció fina, coixinets de cargol de boles, coixinets de boles de ranura profunda, etc. , politja, peces de màquines mineres, etc. segons el dibuix i els requisits del client. Per a les màquines-eina, oferim centre de màquines verticals CNC, torn horitzontal CNC, fresadora de pòrtic CNC i fresadora, perforació tipus terra CNC i fresadora.

Si teniu interessos, no dubteu a fer-hoposeu-vos en contacte amb nosaltresi donem la benvinguda a clients i amics que ens visiten
