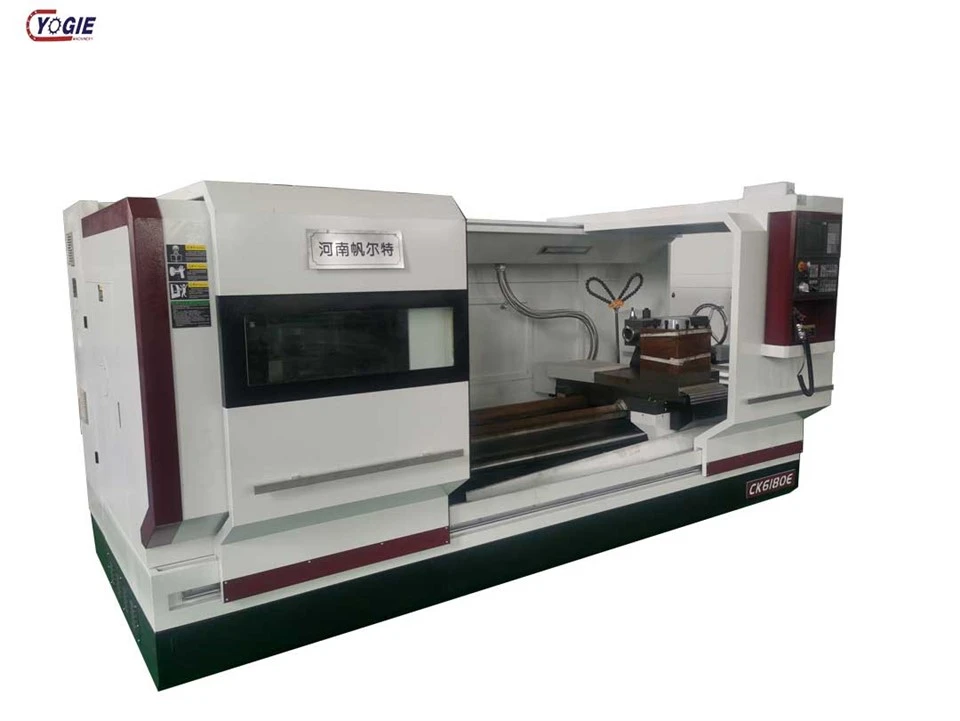

Una màquina de torn pla és un tipus de màquina de control numèric per ordinador (CNC) que s'utilitza principalment per a operacions de tornejat. Compta amb una estructura de llit pla que permet el muntatge i el moviment precís de la peça i les eines. Els torns CNC automatitzen el procés de tornejat seguint instruccions programades per realitzar tasques com ara tallar, polir, perforar i deformar.
Components principals
Llit:
La plataforma plana del torn proporciona una base estable i rígida per a la màquina, assegurant moviments precisos i precisos dels components.
Capçal:
Conté l'eix principal, que subjecta i gira la peça de treball. També inclou el motor del cargol, que acciona el cargol.
Contrapunt:
Situat davant del capçal, el contrapunt suporta l'altre extrem de la peça de treball, especialment durant les llargues operacions de tornejat. També pot contenir eines per perforar o altres operacions.
Carro:
Es mou al llarg del llit i dóna suport al pal de l'eina. Permet que l'eina de tall es mogui en diversos eixos (normalment eixos X i Z) per realitzar diverses operacions de mecanitzat.
Post de l'eina:
Conté les eines de tall i es pot indexar per canviar automàticament entre diferents eines. Els torns CNC moderns solen tenir una torreta d'eines per a canvis ràpids d'eines.
Panell de control:
La interfície mitjançant la qual l'operador programa i controla el torn CNC. Inclou una pantalla, botons i un teclat o pantalla tàctil.
Tirar:
Un dispositiu connectat a l'eix per subjectar la peça de treball. Els mandrils poden ser manuals o automàtics i es presenten en diverses configuracions, com ara mandrils de tres o quatre mandíbules.
Cargol de plom i vareta d'alimentació:
Aquests components condueixen el carro i la corredissa creuada per a un moviment precís al llarg del llit.
Sistema de refrigeració:
Inclou bombes i broquets per dirigir el refrigerant a la zona de tall per reduir la calor i la fricció, millorant la vida útil de l'eina i l'acabat de la peça.
Transportador de xips:
Un mecanisme per eliminar automàticament encenalls i encenalls de la zona de mecanitzat per mantenir un espai de treball net i evitar danys a la màquina.
Processos realitzats per una màquina de torn pla
Girant:
La funció principal, on el material s'elimina del diàmetre exterior d'una peça giratòria per crear formes cilíndriques.
De cara:
Eliminació de material de l'extrem de la peça per crear una superfície plana.
Ranurat i tronsegament:
Tallar ranures o separar seccions de la peça de treball.
Enfilar:
Creació de rosques externes o internes a la peça de treball.
Perforació:
Utilitzant el contrapunt o una eina muntada al pal de l'eina per perforar forats a la peça de treball.
Avorrit:
Ampliació dels forats existents amb una eina de tall d'un sol punt.
Mollet:
Creació d'una textura estampada a la superfície de la peça amb finalitats decoratives o d'adherència.
Tornejat cònic:
Mecanització d'una forma cònica movent l'eina de tall en un angle respecte a l'eix de la peça.
Les màquines de torn pla són versàtils i àmpliament utilitzades a les indústries de fabricació per produir peces amb alta precisió i repetibilitat. S'utilitzen habitualment en la producció d'eixos, cargols, femelles, politges i diversos components cilíndrics.
