Què és el rodament de rodets creuats de tipus SX? Característiques i ocasions d'aplicació

L'estructura dels coixinets de rodets cilíndrics creuats es divideix en anell exterior dividit i anell interior en el seu conjunt; l'anell exterior en conjunt, la divisió de l'anell interior i l'anell exterior i l'anell interior són les tres formes, els elements rodants són rodets cilíndrics, perpendiculars a 90 ° entre si Disposats a la pista de rodatge en forma de V, els rodets estan separats per separadors. Aquesta estructura permet que un únic coixinet suporti diverses càrregues com ara càrrega axial, càrrega radial i moment de bolcada. Al mateix temps, les dimensions externes són miniaturitzades i el coixinet té una alta rigidesa, precisió de rotació i capacitat de càrrega composta. És adequat per a les juntes i les parts giratòries de robots industrials, la taula giratòria del centre de mecanitzat, la part giratòria del manipulador i aplicacions de precisió, com ara bancs de treball giratoris, maquinària mèdica i instruments de mesura.

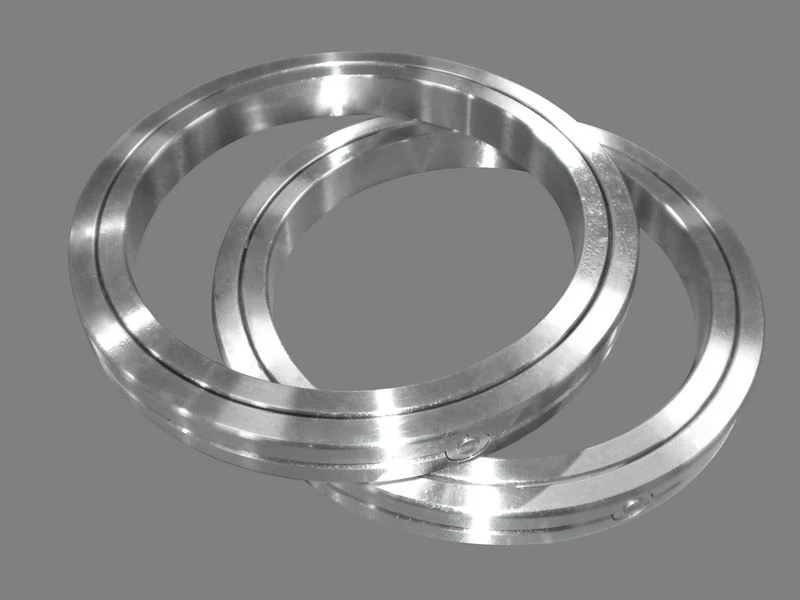

Tipus SX (anell interior integrat, anell exterior dividit, ultra prim). Sota el mateix diàmetre de l’eix, aquest tipus té una mida de secció transversal menor que el tipus RB. A causa del disseny ultra prim, l'anell exterior i l'anell interior no tenen forats de muntatge. Cal fixar-lo mitjançant la brida i el seient de suport durant la instal·lació, que és adequat per a aplicacions on gira l'anell interior.

Els principals models de coixinets de rodets SX inclouen:

Model número	Maindimensiós						espatlla alçada		Bàsic càrrega qualificació axial		Bàsic càrrega qualificació radial		pes
	Interior diàmetre	exterior diàmetre	Rodet Brea cercle diàmetre	amplada	greixos forat	r	de	Di	Ca.	Coa	Cr	Cor	Kg
	d	D	Dp	B/B1	S	r	de	Di	KN	KN	KN	KN	Kg
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1699	244	833	24
SX0118 / 500	500	620	560	56	2.5	3	558.8	561.2	560	2538	355	1244	44
