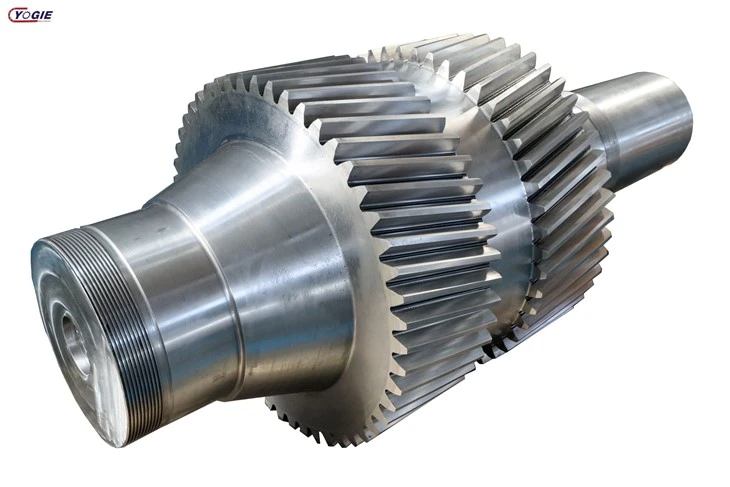

Eix d'engranatge doble helicoïdal industrial i eix d'engranatge d'espina de peix
Descripció dels productes
Un eix d'engranatge doble helicoïdal, també conegut com a engranatge d'espina de peix, és un tipus d'engranatge que té dos conjunts d'engranatges helicoïdals amb mans oposades que es tallen en el mateix engranatge. Les dents helicoïdals es tallen en angle respecte a l'eix de l'eix i es disposen en forma de V. Aquest disseny redueix el soroll i la vibració associats als engranatges rectes convencionals.
L'eix d'engranatge doble helicoïdal s'utilitza habitualment en aplicacions resistents, com en sistemes de transmissió de potència, on les càrregues són elevades i es requereix un funcionament silenciós. Aquests engranatges s'utilitzen en caixes de canvis, compressors i turbines.
El procés de fabricació d'un eix d'engranatge doble helicoïdal és més complex que el d'un engranatge recte de dents rectes. Implica un mecanitzat i mòlta de precisió per garantir que les dents es tallen amb precisió a la forma i mida requerides. Les dents de cada hèlix s'han d'alinear amb precisió per assegurar-se que engranin de manera suau i uniforme.
Mostra de productes
El processament de la maquinària de l'eix d'engranatge doble helicoïdal
► Disseny:El primer pas és dissenyar l'eix de l'engranatge mitjançant un programari de disseny assistit per ordinador (CAD). El disseny ha de tenir en compte els requisits de l'aplicació, la capacitat de càrrega i altres factors per garantir un rendiment òptim.
► Selecció de material:El següent pas és seleccionar el material adequat per a l'eix de l'engranatge. Els materials habituals inclouen acer endurit, metalls d'aliatge i altres materials d'alta resistència.
► Mecanitzat:A continuació, l'eix de l'engranatge es mecanitza amb equips especialitzats com ara màquines CNC (Computer Numerical Control). El procés de mecanitzat consisteix a tallar les dents dels engranatges en un patró de doble hèlix i assegurant les dimensions i toleràncies precises necessàries per a l'aplicació.
► Tractament tèrmic:Després del procés de mecanitzat, l'eix de l'engranatge és tractat tèrmicament per augmentar la seva resistència i durabilitat. Això implica escalfar l'eix de l'engranatge a una temperatura específica i després refredar-lo lentament per aconseguir les propietats del material desitjades.
►Acabats:A continuació, s'acaba l'eix de l'engranatge amb tractaments superficials com el polit o el polit per garantir un funcionament suau i reduir el soroll i el desgast.
►Proves:Finalment, es prova l'eix de l'engranatge per assegurar-se que compleix les especificacions i estàndards requerits. Això implica realitzar una varietat de proves, com ara proves de duresa, mesurament del perfil de les dents de l'engranatge i proves de càrrega per garantir que l'eix de l'engranatge pugui suportar la capacitat de càrrega requerida i funcionar de manera fiable.
Prova d'eix d'engranatge doble helicoïdal
►Inspecció dimensional:Aquesta prova consisteix a mesurar les dimensions de la peça mecanitzada per assegurar-se que compleix les especificacions i toleràncies requerides.
►Assaig de duresa:Aquesta prova consisteix a mesurar la duresa de la peça mecanitzada per assegurar-se que compleix els requisits de resistència i durabilitat requerits.
► Anàlisi de materials:Aquesta prova consisteix a analitzar les propietats del material de la peça mecanitzada per assegurar-se que és el material correcte i compleix els estàndards exigits.
►Assajos no destructius (NDT): Aquest tipus de proves implica l'ús de mètodes com ara proves d'ultrasons, inspecció de partícules magnètiques o inspecció de penetrants de colorants per detectar defectes a la peça mecanitzada sense causar danys.
►Proves de rendiment: Aquesta prova consisteix a provar el rendiment de la peça mecanitzada en l'aplicació real per assegurar-se que compleix els requisits de rendiment requerits.
►Inspecció de partícules magnètiques (MPI): Aquest mètode utilitza camps magnètics i partícules de ferro per detectar defectes superficials i propers a la superfície en els eixos de l'engranatge, com ara esquerdes o inclusions. L'eix de l'engranatge es magnetitza i després s'apliquen partícules de ferro a la superfície. Qualsevol defecte atraurà les partícules i produirà una indicació visible.
Tipus d'eix d'engranatge
► Eix d'engranatge recte:Aquest és el tipus d'eix d'engranatge més comú, amb dents rectes paral·leles a l'eix de rotació. És eficient i produeix un alt nivell de transmissió de potència, però pot produir un alt soroll i vibració.
► Eix d'engranatge helicoïdal:Aquest tipus d'eix d'engranatge té dents en angle que es tallen en un patró d'hèlix al voltant de l'eix. Produeix menys soroll i vibració que els eixos d'engranatge recte, però pot tenir una eficiència més baixa a causa de l'empenta axial.
► Eix d'engranatge cònic:Aquest tipus d'eix d'engranatge té dents tallades en forma de con i s'utilitza per transmetre potència entre dos eixos que estan en angle l'un amb l'altre. S'utilitza habitualment en diferencials i sistemes de direcció d'automòbils.
► Eix de l'engranatge de cuc:Aquest tipus d'eix d'engranatge té un fil espiral que engrana amb un engranatge per transmetre la potència en angle recte. Té una alta eficiència i s'utilitza sovint en aplicacions que requereixen un control precís del moviment.
► Eix d'engranatge de cremallera i pinyó:Aquest tipus d'eix d'engranatge consisteix en una cremallera recta i un engranatge de pinyó que s'engrana amb ell. S'utilitza habitualment en sistemes de direcció i aplicacions de moviment lineal.
Eix d'engranatge doble helicoïdal:Aquest tipus d'eix d'engranatge és similar a un eix d'engranatge helicoïdal, però té dos jocs de dents en angle que s'entrellacen per produir un funcionament suau i silenciós amb una gran capacitat de càrrega.
Sobre nosaltres
Luoyang Yujie Indústria i Comerç Co.Ltdsituada a la ciutat de Luoyang, una de les principals bases industrials pesades de la Xina. Estem especialitzats en la producció de peces de maquinària no estàndard. Per a les peces de màquines no estàndard, podem produir engranatges, eixos, rodes dentades, motlles, corrons, politges, peces de màquines de mineria, etc. segons el dibuix i els requisits del client.
