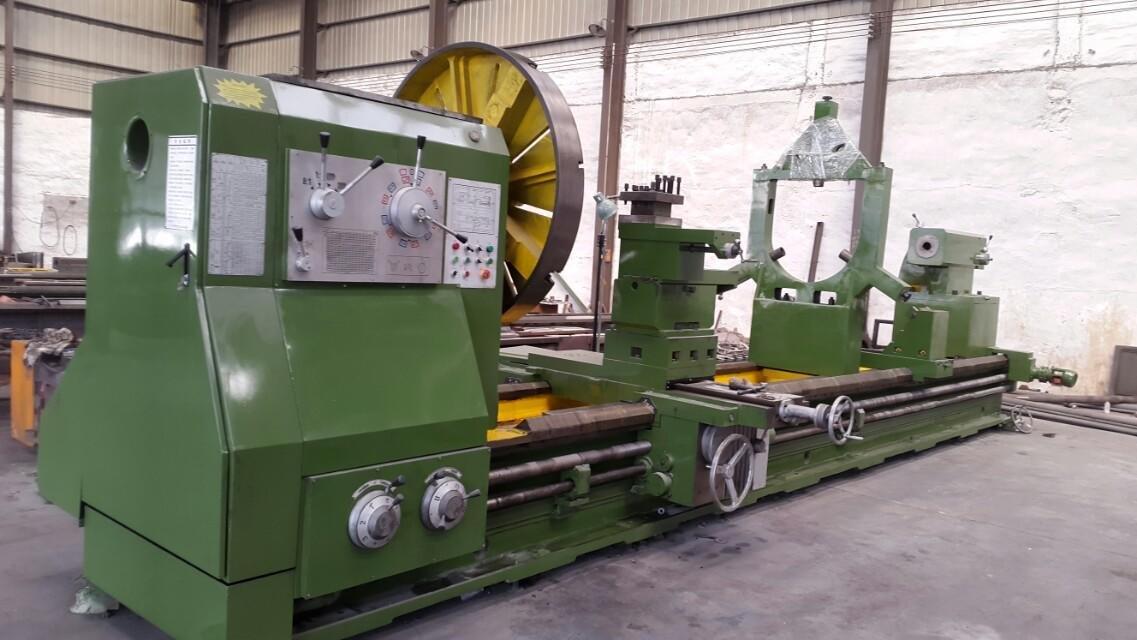

Torn horitzontal
Un torn horitzontal s'utilitza principalment per convertir una peça de treball giratòria amb una eina de tornejat. Al torn, també es poden utilitzar trepants, escariadors, escariadors, aixetes, matrius i eines de torçar per mecanitzar.
Característiques del torn
1. La safata de llit, llit i oli del torn adopta l'estructura de fosa integral, alta rigidesa i bona resistència als cops, que s'ajusta a les característiques de les màquines-eina de tall d'alta velocitat.
2. La caixa del capçal de llit adopta tres estructures de suport, els tres suports són rodaments de rodets cònics, el cargol és fàcil d'ajustar, la precisió de rotació és alta, i la retenció de precisió és bona.
3. La caixa d'alimentació està equipada amb un mecanisme de conversió de rosca mètrica i la selecció del tipus de fil és convenient i fiable.
4. Hi ha un dispositiu de seguretat d'embragatge de con en la caixa de lliscament per evitar danys a les parts després de la sobrecàrrega automàtica de l'eina.
5. Hi ha un dispositiu mecànic de parada automàtica de quatre estacions en la direcció longitudinal de la màquina. La longitud longitudinal de la peça de treball es pot ajustar ajustant la posició longitudinal de la leva a la barra d'aturada per realitzar el dimensionament longitudinal de la peça.
6. La contrapunta està equipada amb un dispositiu de desplaçament per satisfer les necessitats de perforació i alçat.
7. El disseny del sistema de lubricació del torn és raonable i fiable. La caixa frontal, la caixa de transmissió i el quadre de lliscament estan lubricats per aspersió al cos i s'afegeixen la bomba de línia i la bomba de pistó per lubricar automàticament amb força les peces especials.
Torn de peces
(1) La caixa del canvi s'utilitza per canviar la velocitat del cargol. Compost principalment per eix de transmissió i transmissió. Mitjançant la manipulació de la caixa del canvi i de la palanca de desplaçament a l’exterior del capçal per canviar la posició de l’engranatge o l’embragatge, l’eix pot aconseguir 12 velocitats diferents. La inversió del cargol s'aconsegueix mitjançant la inversió del motor.
(2) Caixa de l'eix El capçal es fa servir per suportar el cargol i el fa girar a diverses velocitats; el cargol és buit per facilitar el pas de peces llargues; La punta de la claveguera es pot utilitzar per muntar la punta o l'extrem davanter de la claveguera. Instal·leu el plat i marcar a la superfície cònica per subjectar la peça.
(3) La caixa de rodes penjant la caixa de rodes penjant s'utilitza per fer coincidir els engranatges amb un nombre de dents diferent per obtenir diferents velocitats d'alimentació. S'utilitza principalment per convertir diferents tipus de fils.
(4) Caixa d’alimentació La caixa d’alimentació s’utilitza per canviar la velocitat d’alimentació. El moviment de l'eix principal a la caixa de transmissió a través de la caixa de rodes penjant, canviant la posició de mallat de l'engranatge de desplaçament a la caixa d'alimentació movent la palanca de desplaçament, pot aconseguir diferents velocitats de la vareta polit o de la vareta.
(5) Quadre de diapositives El quadre de diapositives s'utilitza per canviar la rotació de la barra de llum i el cargol al moviment de manteniment automàtic del portaeines. La barra de llum s'utilitza per al gir general i el cargol només s'utilitza per roscar. Hi ha un mecanisme d’enclavament a la caixa de lliscament de manera que no s’utilitzin els dos alhora.
(6) Portaeines. El portaeines es fa servir per subjectar l'eina de tornejat i fer-la moure longitudinalment, lateralment o obliqua. Consta de les següents parts:
1) Cadira de llit. Està connectat a la caixa de lliscament i es pot moure longitudinalment al llarg de la barra de llit amb un rail lateral.
2) Patinet mitjà. Es pot moure lateralment al llarg dels rails de guia a la cadira.
3) Placa giratòria. Es fixa amb la placa central amb cargols i el cargol es pot afluixar a qualsevol angle del pla horitzontal.
4) Monopatí petit. Es pot moure al llarg del rail de guiatge per sobre de la plataforma giratòria per a una curta distància; quan el plat giratori es desvia per un cert angle, el petit lliscador es pot alimentar de forma obliqua per al con de cotxe.
5) Porta-ganivets quadrats Es fixa a la petita monopatí i pot subjectar quatre eines de tornejat al mateix temps; quan s’allibera el mànec de bloqueig, es pot girar el suport de l’eina quadrada per substituir l’eina de tornejat necessària a la posició de treball.
Mànec de tancament de 2 mànigues de 1 tapa. Mànega de 3 puntes. Maneta de bloqueig de 6 forats, 6 eixos, 6 forats.
7) Caixota La contrapunta s'utilitza per muntar la punta posterior per suportar la peça o per instal·lar un trepant, un escariador i altres eines per al mecanitzat de forats. Està compost principalment per una màniga, un cos de contrapunta, una base i similars. Girant el volant de mà, la funda es pot ajustar a una certa distància, i la contrapunta es pot moure al llarg del rail del llit fins a la posició desitjada per satisfer els requisits del mecanitzat de diferents peces.
8) El llit del llit es fixa a la cama del llit, que és el suport bàsic del torn. La funció del llit és suportar els components principals i mantenir les seves posicions relatives exactes durant el funcionament.
9) Cargol El cargol de subjecció pot conduir el carro gran per al moviment longitudinal i s'utilitza per girar el fil. El cargol principal és una de les principals peces de precisió del torn i, en general, no és alimentat automàticament pel cargol per mantenir la precisió del cargol durant molt de temps.
10) Barra de llum La barra de llum s'utilitza per transmetre el moviment durant l'alimentació motoritzada. El moviment de la caixa de transmissió es pot transmetre a la caixa de lliscament a través de la barra de llum, de manera que el suport de l'eina es pugui alimentar longitudinal o lateralment.
11) Joystick El joystick és el mecanisme de control del torn. Hi ha un mànec a l’extrem esquerre del joystick i el costat dret del palet. L’operador pot manipular fàcilment el mànec per controlar l’eix de la claveguera per girar cap endavant, invertir o aturar.
Dispositiu de frenat
La funció principal del dispositiu de frenat del torn horitzontal del CNC és per al procés d'aparcament de torn, que s'utilitza per superar la inèrcia de rotació de cada peça mòbil al capçal, per controlar el cargol per deixar de girar ràpidament per escurçar el temps auxiliar i, per tant, instal·lar el fre al torn horitzontal.
El torn CNC horitzontal utilitza un fre de banda de fre, format principalment per una roda de fre, una banda de fre i una palanca. La roda de fre al dispositiu de frenada és un disc d’acer connectat a la xapa de la canya. La banda de fre d’acer i el costat interior es fixen amb una capa d’amiant de malla d’acer per millorar el coeficient de fricció. Un extrem està enllaçat amb el cos de la caixa del fus, i l'altre extrem està enllaçat amb el cos de la caixa del fus. Un extrem es fixa a l'extrem superior de la palanca i la banda de fre horitzontal es pot ajustar per ser elàstica, i l'espiral que connecta la banda de fre i el cas de l'eix principal es pot ajustar i col·locar directament. Quan el torn horitzontal del CNC s'ajusta correctament, es pot afluixar la banda de fre quan gira el cargol, però quan s'allibera l'embragatge, quan es talla el torn horitzontal, la banda del fre sosté la roda de fre per realitzar el cargol. Atureu-vos ràpidament i arribeu als frens.
